電子smt貼片加工常用的電子元件有哪些？

SMT貼片加工中電子元件當屬片式電阻器和片式電容器，它們體積小巧，規格多樣（如0402、0603等），是構成電路的基礎。緊隨其后的是各類片式電感器，用于濾波、儲能等。半導體器件方面，片式二極管（如肖特基、穩壓管）、三極管（SOT封裝）以及各種封裝的集成電路（IC）是核心，包括QFP、SOP、BGA等封裝形式。今天就讓我們深入探索電子smt貼片加工常用的電子元件有哪些？揭開它們神秘的面紗。

電子smt貼片加工常用的電子元件設備

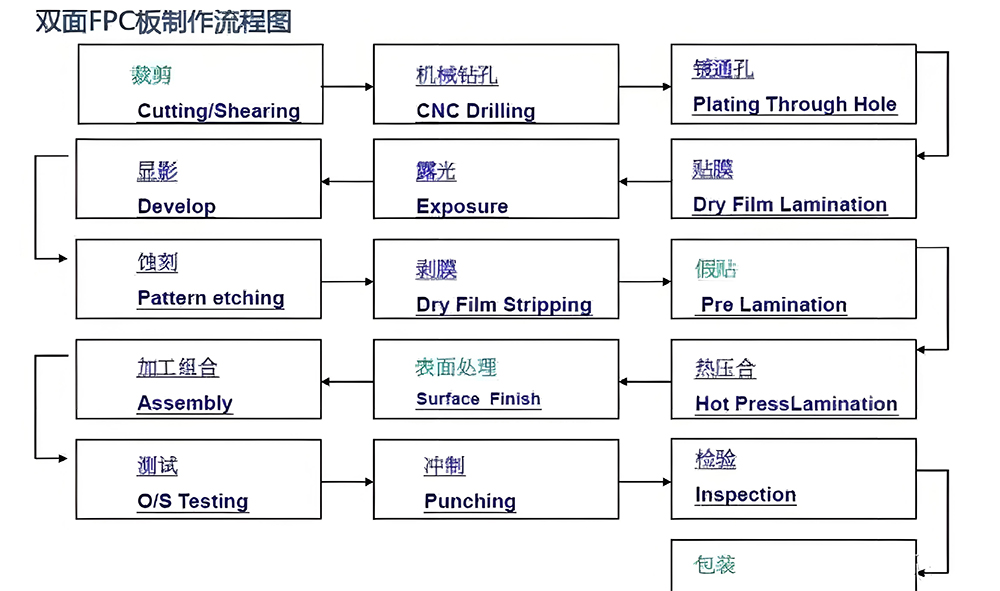

一、基礎構建單元：電阻、電容與電感

1）電阻器：基礎而關鍵的電路基石

1.1功能核心：限制電流、分配電壓、調節信號電平。它們是電路中基本、使用量大的被動元件之一。

1.2 SMT 封裝主流：

1.2.1片式電阻：絶對主流，封裝尺寸代碼如 0201 (0.6mm x 0.3mm)、0402 (1.0mm x 0.5mm)、0603 (1.6mm x 0.8mm)、0805 (2.0mm x 1.25mm)、1206 (3.2mm x 1.6mm) 等。數字越小，尺寸越小，對SMT貼片加工的精度（貼片機、印刷）要求越高。01005甚至更小的封裝在微型設備中應用增長迅速。

1.2.2排阻：多個電阻集成在一個封裝內，節省空間，簡化設計，提高SMT貼片效率。

1.3 SMT 貼片加工要點：關注焊盤設計匹配封裝，錫膏印刷量和回流焊溫度曲線對可靠性影響大，微小尺寸的電阻在SMT貼片過程中需防止立碑、移位。

電阻作為電子電路中基礎的元件之一，在SMT貼片加工里有著廣泛的應用。它如同電路中的交通警察，通過自身對電流的阻礙作用，實現對電路中電壓、電流的精準調控，貼片電阻作為電阻家族中的重要成員，有著獨特的工藝制造原理。它是將金屬粉和玻璃釉按照精心調配的比例充分混合，再運用絲鋼網印刷法，精準地印在基板上，從而誕生出一個個性能穩定的貼片電阻。

相較于傳統的普通電阻器，貼片電阻展現出諸多令人矚目的優勢。它擁有出色的耐高溫、耐潮濕特性，這使得它在各種復雜惡劣的環境下，依然能夠穩定工作，確保電路的正常運行。更為突出的是，貼片電阻體積小巧，能夠極大地節約電路空間，為電子產品的小型化、精細化設計提供了有力支持。在如今這個追求輕薄便攜的時代，貼片電阻的這一優勢顯得尤為重要，它讓電子產品的設計更加自由靈活，能夠滿足消費者對于產品外觀與功能的雙重需求。

貼片電阻的尺寸規格豐富多樣，常見的有0402、0603、0805等。不同的尺寸適用于不同的電路設計場景，工程師們可以根據具體的電路需求，精準選擇合適尺寸的貼片電阻。從類型上看，貼片電阻主要分為普通電阻、精密電阻和熱敏電阻等。

普通電阻在一般的電路中廣泛應用，承擔著基本的電阻功能；精密電阻則以其極高的精度脫穎而出，誤差可嚴格控制在±1%以內，因此在那些對電阻精度要求極為苛刻、需要高精度控制的電路中，如精密測量儀器、高偳電子設備等，精密電阻發揮著不可替代的作用；熱敏電阻則具有獨特的溫度敏感特性。

其阻值會隨著周圍環境溫度的變化而靈敏地改變，基于這一特性，熱敏電阻常常被巧妙地應用于溫度測量和控制電路中，像我們日常生活中常見的空調、冰箱等家電產品，以及工業生產中的溫度控制系統，都離不開熱敏電阻的精準感知與調控。

2）電容器：電能的高效儲存與調控專家

2.1功能核心：儲存電荷、濾波（去除噪聲）、耦合/隔直、調諧電路。是保障電源純凈度和信號完整性的關鍵。

2.2主要SMT類型與封裝：

2.2.1多層陶瓷電容：應用廣泛，封裝尺寸同片式電阻（0201, 0402, 0603等）。容量范圍廣，高頻特性好，是SMT貼片加工線上的常客。

2.2.2鉭電容：封裝如 A (3216), B (3528), C (6032), D (7343) 等。單位體積容量大，極性要求嚴格。在SMT貼片時需特別注意極性方向識別和貼裝精度，防止反貼導致短路失效。

2.2.3鋁電解電容：圓柱形（SMD型）或貼片型封裝。容量大成本低，常用于電源濾波。體積相對較大，在SMT貼片加工中需注意其高度和重量可能帶來的工藝挑戰（如貼裝壓力、回流時熱應力）。

2.3 SMT 貼片加工要點：MLCC 需防范因 PCB 彎曲或熱沖擊導致的機械裂紋（俗稱crack）。鉭電容極性防反至關重要，鋁電解電容需考慮其耐熱性。所有電容的焊盤設計需優化以降低應力。

電容在電子世界里宛如一個神奇的電能儲存庫，它能夠儲存電荷，并在需要的時候釋放出來，為電路提供穩定的能量支持。在SMT貼片加工的眾多電路中，電容發揮著濾波、耦合、去耦、儲能等多種不可或缺的重要功能，是保障電路穩定運行的關鍵元件之一。

貼片電容全稱為多層片式陶瓷電容器，它采用了先進的多層陶瓷技術制造而成。這種獨特的制造工藝賦予了貼片電容許多優異的性能。在眾多類型的貼片電容中，陶瓷電容以其體積小巧、容量穩定的特點，成為了高頻電路和濾波電路中的艏選元件。

在高頻電路中信號的頻率極高，對元件的響應速度和穩定性要求極為苛刻，而陶瓷電容憑借其出色的性能，能夠快速準確地對高頻信號進行處理，有效濾除雜波，保證信號的純凈與穩定傳輸。

鉭電容則以其大容量、小體積的顯著優勢，在高密度組裝的電路以及那些對大容量濾波有迫切需求的場合中大放異彩。它能夠在有限的空間內存儲大量的電能，為電路提供強大而穩定的能量支持，確保電路在復雜的工作條件下依然能夠正常運行。

鋁電解電容雖然體積相對較大，但其擁有超大的容量，這一特性使其在低頻濾波和儲能領域發揮著重要作用。在一些對低頻信號處理要求較高的電路中，鋁電解電容能夠有效地濾除低頻雜波，使信號更加平滑穩定；同時，在需要儲存大量電能的場合，如一些后備電源電路中，鋁電解電容也能夠勝任，為電路提供可靠的能源保障。

貼片電容的容量范圍跨度極大，從微小的皮法（pF）級別到較大的微法（μF）級別，能夠滿足各種不同電路對電容容量的多樣化需求。在實際的SMT貼片加工過程中，工程師們需要根據電路的具體功能、工作頻率、電壓要求等多方面因素，綜合考量并精準選擇合適類型和容量的貼片電容，以確保整個電路系統能夠穩定、高效地運行。

3）電感器：磁場能量的掌控者

3.1功能核心：儲存磁能、濾波（尤其高頻噪聲）、阻抗匹配、能量轉換（如電源電路中）。

3.2主要SMT類型與封裝：

3.2.1繞線電感：封裝多樣（如矩形、圓柱形），尺寸各異。Q值（品質因數）通常較高。

3.2.2多層片式電感：外觀類似MLCC，封裝尺寸標準化（0201, 0402等）。成本較低，應用廣泛。

3.2.3磁屏蔽電感：帶有磁屏蔽外殼，減少電磁干擾(EMI)，封裝通常稍大。對SMT貼片加工的自動化適應性良好。

3.2.4功率電感：體積較大，用于電源轉換電路（如DC-DC），封裝形式多樣，常有底座或特殊引腳。在SMT貼片生產中需關注其重量和熱容量對工藝的影響。

3.3 SMT 貼片加工要點：功率電感較重較大，需確保貼裝穩固性和焊點強度。部分電感對高溫敏感，回流焊溫度曲線需精確控制。磁屏蔽電感需避免機械損傷。

電感作為電子元件家族中的一員，肩負著儲存磁場能量的重要使命。在SMT貼片加工的電路世界里，電感憑借其獨特的電磁特性，廣泛應用于濾波、振蕩、阻抗匹配等關鍵電路功能中，為電路的穩定運行和信號的精準處理提供了堅實保障。

在SMT貼片加工領域，常見的貼片電感主要包括疊層電感和繞線電感這兩大類型。疊層電感采用了先進的疊層工藝制造而成，其內部結構緊湊，具有體積小巧、電感量穩定的顯著優勢。這種特性使得疊層電感在高密度組裝的電路中備受青睞，能夠在有限的空間內為電路提供穩定的電感支持，滿足現代電子產品對小型化、高性能的追求。

繞線電感則是通過將導線緊密繞制在特定的磁芯上制作而成，它的電感量較大，并且可調范圍寬廣。雖然繞線電感的體積相對疊層電感而言較大一些，但其在對電感量要求較高、需要精確調節電感值的場合中，卻有著無可替代的作用，如在一些射頻電路、功率變換電路中，繞線電感能夠根據電路的實際需求，靈活調整電感量，實現電路性能。

電感的電感量大小是其重要的參數之一，它決定了電感在電路中對電流變化的阻礙能力。不同的電路應用場景對電感量有著不同的要求，工程師們需要根據電路的具體設計目標，如濾波的頻段范圍、振蕩的頻率要求、阻抗匹配的精度等，精心挑選合適電感量的貼片電感，同時在選擇貼片電感時，還需要考慮其額定電流、直流電阻等其他參數，以確保電感在實際工作過程中能夠穩定可靠地運行，不會因為電流過大或電阻過高等問題而出現故障，影響整個電路的正常工作。

二、電路核心與功能引擎：半導體器件

1）集成電路：

集成電路堪稱電子元件領域中的超級明星，它代表了現代電子技術的高度集成與智能化發展的癲峰成就。集成電路將大量的晶體管、電阻、電容等基礎電子元件巧妙地集成在一個微小的芯片之上，通過精心設計的內部電路連接，實現了極為復雜的電路功能。

1.1 QFP：四邊帶翼形引腳（Gull Wing），引腳數從幾十到幾百不等（如 LQFP, TQFP）。是傳統且廣泛應用的封裝，對SMT貼片加工的引腳共面性、錫膏印刷精度和回流焊接要求較高。

1.2 BGA：底部以焊錫球陣列連接，引腳密度極高，電熱性能優越，已成為高性能芯片（CPU, GPU, FPGA, 高速內存等）的主流封裝。是SMT貼片加工中技術難度和附加值的元件之一，依賴精準的錫膏印刷、高精度貼片機（通常需專用相機）和精確的回流焊控制（X-Ray檢測常為必需）。

1.3 LGA：類似BGA，但底部是焊盤而非錫球，需配合插座或特定焊接工藝。

1.4 QFN/DFN：底部中央有大散熱焊盤，周邊是矩形引腳（無翼）。散熱好、尺寸小、成本較低。在SMT貼片中需確保散熱焊盤的錫量充足且無空洞，引腳和焊盤的對位精度要求高。

1.5 SOT/SOP/SOIC：兩側或四側（SOP變體）引腳的較小封裝，用于中小規模IC。是SMT貼片生產線上常見的標準封裝。

1.6 CSP/WLP：尺寸接近芯片本身，引腳在底部（常為焊球）。及致小型化，對SMT貼片加工精度和潔凈度要求極高。

在SMT貼片加工所涉及的各類電子產品中，集成電路無處不在，從我們日常使用的智能手機、平板電腦、智能手表等消費電子產品，到工業生產中的自動化控制系統、醫療設備中的精密檢測儀器、通信領域中的基站設備等高偳專業設備，集成電路都作為核心部件，發揮著至關重要的作用，如同人類大腦一般，掌控著整個電子設備的運行與功能實現。

在SMT貼片加工過程中，集成電路的封裝形式多種多樣，以適應不同的應用場景和電路設計需求。其中，SOP（小外形封裝）、SOIC（小外形集成電路封裝）、QFP（四側引腳扁平封裝）、BGA（球柵陣列封裝）等是較為常見的封裝形式。SOP封裝形式的引腳從封裝兩側整齊引出，具有封裝尺寸小、易于焊接和安裝等優點，因此在存儲器、微處理器等電路中得到了廣泛應用。

許多小型的存儲芯片和低功耗的微處理器常常采用SOP封裝形式，能夠在有限的電路板空間內實現高效的數據存儲和處理功能。QFP封裝則是引腳從四個側面引出，適用于引腳數較多、功能較為復雜的集成電路。這種封裝形式能夠提供更多的引腳數量，滿足芯片與外部電路之間復雜的信號連接需求，在一些高性能的數字信號處理器、大規模集成電路等產品中應用廣泛。

BGA封裝則是在芯片底部以規則排列的球形觸點作為電氣連接接口，它具有更高的引腳密度和更好的電氣性能，適用于對封裝密度和性能要求極高的場合，如高偳的計算機處理器、圖形處理芯片等。BGA封裝能夠極大地提高芯片與電路板之間的信號傳輸速度和穩定性，為電子產品的高性能運行提供堅實保障。

集成電路的功能種類繁多，涵蓋了微處理器、存儲器、放大器、傳感器、邏輯電路等各個領域。不同類型的集成電路具有獨特的功能和特點，能夠滿足各種不同電子設備的多樣化需求，如微處理器作為電子產品的核心運算單元，負責執行各種復雜的指令和數據處理任務，其性能的高低直接決定了電子設備的運行速度和處理能力。

存儲器則用于存儲電子設備運行過程中所需的數據和程序，包括隨機存取存儲器（RAM）和只讀存儲器（ROM）等不同類型，為設備的正常運行提供數據支持；放大器能夠對微弱的電信號進行放大處理，使其滿足后續電路的工作要求，廣泛應用于音頻、視頻等信號處理電路中。

傳感器則能夠感知外界環境的各種物理量變化，如溫度、壓力、光線等，并將其轉換為電信號輸出，為電子設備實現智能化控制提供基礎數據。在SMT貼片加工過程中，工程師們需要根據電子產品的具體功能需求和設計目標，精準選擇合適類型、封裝形式和性能參數的集成電路，確保其與其他電子元件協同工作，共同構建出高性能、穩定可靠的電子設備。

2）二極管 (Diodes)：單向導電、整流、穩壓、保護等。

2.1 主要SMT封裝：

2.1.1SOD系列 (如 SOD-123, SOD-323, SOD-523)：圓柱形或扁平形，尺寸小，應用廣（整流、開關、肖特基、穩壓（齊納）等）。

2.1.2 SOT系列 (如 SOT-23)：常用于小信號二極管、穩壓管或雙二極管。

2.1.3 DFN, QFN：用于大電流整流二極管（如肖特基）或需要更好散熱的場合。

2.1.4功率模塊封裝：用于大電流整流橋等。

2.2 SMT貼片加工要點：極性防反是關鍵（所有二極管都有正負極）。部分穩壓管或敏感器件需注意靜電防護(ESD)。功率二極管需保證良好焊接散熱。

3）SMT 貼片加工要點：IC封裝復雜多樣，是SMT貼片加工工藝的核心挑戰。精細間距（Fine Pitch）元件（如細間距QFP、微型BGA）要求極高的印刷、貼裝精度和過程控制。BGA的回流焊接質量（空洞率、橋連、虛焊）和檢測（AOI, X-Ray）是關鍵。防潮管理（MSD等級）對潮濕敏感器件至關重要。

4）晶體管：信號放大、開關控制的核心元件。

4.1 主要SMT封裝：

4.1. SOT系列 (如 SOT-23, SOT-223, SOT-89)：體積小巧適合高密度SMT貼片。SOT-23常用于小信號，SOT-223/SOT-89用于功率稍大的場合。

4.1.2 DFN, QFN：用于需要更好散熱或更小尺寸的功率晶體管。

4.2 SMT 貼片加工要點：注意極性標識（如SOT-23有不同引腳排列），防止貼反。功率型晶體管需關注焊盤散熱設計和焊接可靠性。

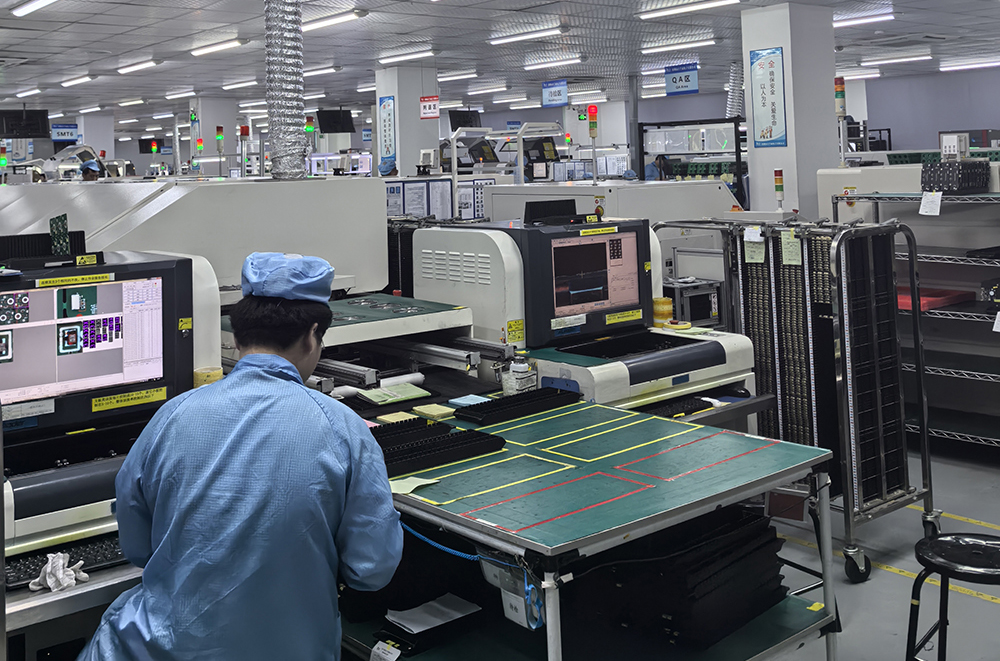

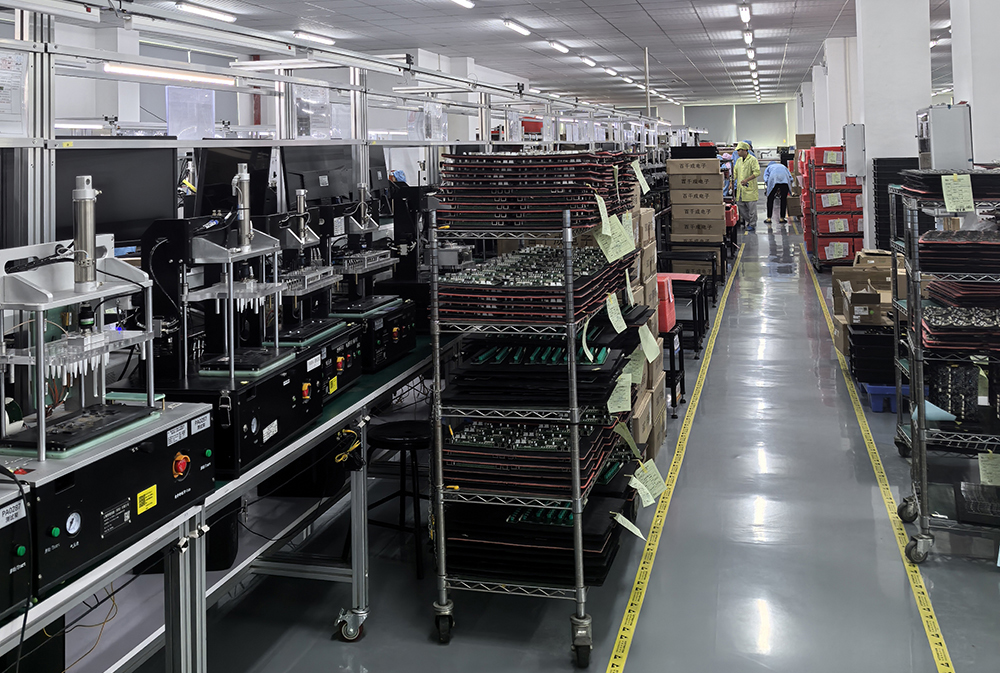

電子smt貼片加工常用的電子元件設備

三、連接、保護與交互：其他關鍵元件

1）連接器：實現板與板、板與外設（線纜）的電信號和物理連接。

1.1 SMT類型特點：種類極其繁多（板對板、線對板、I/O接口如USB, HDMI, RJ45、卡座等），尺寸跨度大。越來越多的連接器采用SMT貼裝方式，部分為SMT/通孔混裝。

1.2 SMT 貼片加工要點：通常尺寸大、重量大、高度高、結構復雜（有外殼、彈片等）。對SMT貼片加工的挑戰包括：

1.2.1高精度要求：引腳多且密，對貼裝精度要求高。

1.2.2共面性：確保所有引腳在同一平面上接觸焊盤。

1.2.3 耐高溫性：塑料外殼需能承受回流焊溫度不變形。

1.2.4機械強度：焊點需承受插拔時的機械應力，可能需要底部填充膠或加強焊盤設計。在SMT貼片生產中常需特殊夾具或支撐。

2）晶體與振蕩器：提供精確的時鐘頻率，是數字電路的心跳。

2.1 SMT 封裝：主要有金屬外殼封裝（如HC-49S/SMD）和陶瓷SMD封裝（更小，如2520, 2016, 1612）。振蕩器（有源）通常為四腳或更多腳的SMD封裝（如SMD3225, SMD5032等）。

2.2 SMT 貼片加工要點：對機械應力和熱沖擊非常敏感，不當的SMT貼片加工工藝（如貼裝壓力過大、溫度曲線過陡）易導致頻率漂移或失效。焊盤設計需對稱，減少應力。推薦在工序焊接避免多次回流。清潔時需謹慎。

3）保險絲：過流保護。

3.1 SMT 封裝：片式保險絲，封裝尺寸類似電阻電容（如1206, 0612等）。

3.2 SMT 貼片加工要點：相對簡單，需注意額定電流值標識清晰，焊點可靠。

4）EMI/ESD 防護元件：

4.1 磁珠：抑制高頻噪聲，SMT封裝類似大號電感（0805, 1206等）。

4.2 TVS二極管：抑制浪涌電壓，封裝多為SOD或SMB/SMC。

4.3 ESD保護器件：專門用于靜電防護，封裝多樣（SOT, DFN, 陣列等）。

4.4 SMT 貼片加工要點：工藝要求與其基礎元件類型（二極管、電感）類似。需確保在電路中的正確布局和接地。

5）開關與按鍵：人機交互接口。

5.1 SMT 類型：存在大量SMD輕觸開關、撥碼開關（DIP Switch的SMD版本）、檢測開關等。

5.2 SMT 貼片加工要點：通常有機械活動部件，需避免焊料流入活動部位導致卡死。貼裝壓力和高度控制很重要。部分開關可能需要人工檢查或測試功能。

6）LED (發光二極管)：

6.1 SMT 封裝：主流封裝包括：

6.1.1 片式LED (Chip LED)：尺寸小（0402, 0603, 0805等），用于指示燈、背光。

6.1.2 PLCC ：頂部發光，常用作大功率LED或RGB LED。

6.1.3EMC/PCT 支架型：大功率照明LED常用，通常需與散熱基板配合。

6.2 SMT 貼片加工要點：極性防反。對靜電(ESD)有一定敏感性。需注意回流焊溫度，避免過高溫度損傷熒光粉（對于白光LED）。部分大功率LED的焊接需特別關注散熱焊盤的錫膏量和空洞率。

二極管這個看似簡單卻功能強大的電子元件，在SMT貼片加工的電路中扮演著至關重要的角色。它猶如電路中的一位忠誠衛士，具有獨特的單向導電性，只允許電流沿著一個特定的方向流動，而對相反方向的電流則堅決予以阻擋。這種特性使得二極管在整流、檢波、保護等多種電路應用中發揮著不可替代的作用。

在SMT貼片加工所涉及的眾多二極管類型中，普通二極管和發光二極管（LED）是為常見的兩種。普通二極管又可細分為硅二極管和鍺二極管等不同材質類型。硅二極管具有較高的正向導通電壓和較低的反向漏電流，其性能穩定，在各種整流和檢波電路中應用廣泛。

整流電路的主要作用是將交流電轉換為直流電，而硅二極管能夠憑借其單向導電性，巧妙地將交流電的負半周截止，只讓正半周通過，從而實現電流的整流功能，為后續的電路提供穩定的直流電源。鍺二極管則具有較低的正向導通電壓，在一些對導通電壓要求較為苛刻的特殊電路中，鍺二極管能夠發揮其獨特的優勢，滿足電路的特殊需求。

發光二極管（LED）作為二極管家族中的明星成員，不僅具備普通二極管的單向導電性，更擁有一項獨特的發光技能。當有正向電流通過LED時，它會將電能轉化為光能，發出明亮的光線。正是因為這一特性，LED在指示燈、顯示屏等領域得到了極為廣泛的應用。

在現代電子產品中從各種電子設備上的狀態指示燈，到大型的戶外顯示屏、室內的照明燈具等，LED都以其節能、環保、壽命長、亮度高等諸多優點，逐漸取代了傳統的照明和指示元件，成為了人們生活中不可或缺的一部分。在SMT貼片加工過程中，工程師們需要根據電路的具體功能需求，準確選擇合適類型和參數的二極管，確保其在電路中能夠正常工作，發揮出應有的作用。

7）三極管：信號放大與電路開關的核心

三極管，作為一種具有強大放大和開關功能的電子元件，在電子電路的世界里占據著舉足輕重的地位。它如同電路中的魔法師，能夠將微弱的電信號進行放大，使其強度足以驅動后續的電路工作；同時三極管還可以作為高效的電路開關，快速準確地控制電路的通斷，實現各種復雜的電路邏輯功能。在SMT貼片加工所涉及的眾多電子設備中，三極管廣泛應用于各種信號放大電路、功率放大電路以及數字邏輯電路等關鍵領域，是保障電子設備正常運行的核心元件之一。

在SMT貼片加工中，常見的貼片三極管主要包括NPN型和PNP型這兩種基本類型。這兩種類型的三極管在結構和工作原理上存在一定的差異，但其基本功能都是實現信號的放大和電路的開關控制。NPN型三極管在共發射極放大電路中表現出色，它能夠有效地對輸入的電信號進行電流放大，將微弱的信號轉化為強度足夠的輸出信號，以滿足后續電路的工作需求。

在實際應用中NPN型三極管常用于音頻放大、射頻放大等各種信號放大電路中，為電子設備提供清晰、強大的信號輸出。PNP型三極管則與NPN型三極管的工作方式相反，在某些特定的電路設計中，PNP型三極管能夠更好地滿足電路的需求，實現特定的電路功能，如在一些需要采用負電源供電的電路中，PNP型三極管可以巧妙地實現電路的開關控制和信號放大，確保電路的正常運行。

三極管的性能參數眾多，其中電流放大倍數、擊穿電壓、飽和壓降等參數是衡量三極管性能優劣的關鍵指標。在SMT貼片加工過程中，工程師們需要根據電路的具體要求，如信號的放大倍數需求、工作電壓范圍、負載特性等，仔細挑選合適類型和參數的三極管。只有這樣才能確保三極管，在電路中能夠穩定可靠地工作，充分發揮其放大和開關功能，為整個電子設備的高性能運行提供有力支持。

除了上述介紹的電阻、電容、電感、二極管、三極管和集成電路等主要電子元件外，在SMT貼片加工過程中，還會經常用到許多其他類型的電子元件，如連接器、開關、晶振、保險絲等。

連接器作為電子設備中實現電路連接和信號傳輸的關鍵部件，負責將不同的電路板、電子元件或設備之間可靠地連接在一起，確保電流和信號的順暢傳輸；開關則用于控制電路的通斷，實現設備的電源開關、功能切換等操作；晶振能夠產生穩定的高頻振蕩信號，為電子設備中的時鐘電路提供精準的時間基準，保證各個電路模塊能夠同步協調工作。

保險絲則是電路中的安全保護裝置，當電路中出現異常過大的電流時，保險絲會迅速熔斷，切斷電路從而保護其他電子元件免受過大電流的損壞，確保整個電路系統的安全運行。這些看似不起眼的電子元件，在SMT貼片加工所構建的復雜電子世界里，各自發揮著獨特而重要的作用，它們相互協作、緊密配合，共同為電子產品的正常運行保駕護航。

在SMT貼片加工這一充滿挑戰與創新的領域中，每一種電子元件都猶如一顆璀璨的星星，在電子設備的舞臺上閃耀著獨特的光芒。它們各自具備特定的物理特性和功能特點，通過工程師們精心的設計與巧妙的組合，共同構建出了功能強大、性能卓樾的現代電子產品。

從簡單的消費電子設備到復雜的工業控制系統，從日常的通信工具到高偳的醫療儀器，SMT貼片加工所涉及的電子元件無處不在，它們以其微小的身軀承載著巨大的能量，推動著電子技術不斷向前發展，為我們的生活帶來了前所為有的便利與創新。

四、SMT貼片加工：元件與工藝的精密之舞

了解這些常用電子元件是基礎，而深刻理解它們在SMT貼片加工全流程中的特性和要求，才是保障高質量、高效率生產的關鍵：

1. 設計與物料準備：

1.1 DFM (可制造性設計)：PCB焊盤設計必需精確匹配元件封裝（尺寸、間距、熱補償）。不合理的焊盤設計是SMT貼片加工中焊接缺陷（立碑、移位、虛焊、橋連）的主要根源之一。

1.2元件選型與認證：選擇符合工藝要求（溫度曲線、MSD等級）且供貨穩定的元件。與SMT貼片廠的工程團隊在選型階段溝通至關重要。

1.3 物料管理 (MSD)：嚴格管控潮濕敏感器件（MSD）的存儲、烘烤和車間壽命（Floor Life），避免爆米花效應導致內部損壞。這是專業SMT貼片加工的基本功。

2. 錫膏印刷：

2.1 鋼網設計：開孔形狀、尺寸、厚度根據元件引腳/焊端和焊盤設計精確計算。BGA、細間距IC、01005元件等對鋼網要求極高。

2.2 印刷精度與質量：錫膏量不足、拉尖、塌陷、偏移都會直接影響后續貼裝和焊接質量。SPI（錫膏檢測儀）在現代SMT貼片生產線上是必不可少的質量控制點。

3. 元件貼裝：

3.1 貼片機精度與能力：高精度、高速度的貼片機是處理微型元件（01005, 0.4mm pitch BGA）和異形元件（大連接器、高元件）的基礎。吸嘴選擇、元件辨識（Vision）系統性能至關重要。精準貼裝是SMT貼片加工效率與良率的直接保障。

3.2 供料器管理：確保元件供料順暢、方向正確，減少拋料率。

4. 回流焊接：

4.1 溫度曲線：這是SMT貼片加工的靈魂工藝。根據使用的錫膏合金成分和PCB上所有元件的熱容、耐熱性，精確設定預熱、浸潤、回流、冷卻各階段的溫度和時間。熱電偶實測板上溫度是必需的。不良的溫度曲線會導致冷焊、虛焊、元件熱損傷（如MLCC開裂、LED光衰）、焊錫球、橋連等多種缺陷。

4.2 爐膛氣氛：氮氣（N2）環境可顯著減少氧化，提高焊接質量，尤其對精密、高可靠性產品或無鉛焊接。

5. 檢測與測試：

5.1 AOI (自動光學檢測)：在線快速檢測焊后缺陷，如元件存在/缺失、極性、偏移、側立、焊錫橋連、少錫等。是SMT貼片生產線上重要的過程質量控制手段。

5.2 AXI (自動X射線檢測)：透視檢測BGA、QFN等隱藏焊點的焊接質量（如空洞、橋連、焊球大小/形狀）。對于高密度、高可靠性板卡必不可少。

5.3 ICT (在線測試)/FCT (功能測試)：驗證電路的連通性和整體功能。通常在SMT貼片加工完成后進行。

五、SMT貼片加工的持續演進

電子產品向更小、更快、更智能、更互聯的方向發展，SMT貼片加工技術及其所應用的電子元件也在不斷革新：

1）元件微型化極限挑戰：01005（0402公制）已成為量產常態，008004及更小封裝在特定領域應用。這對SMT貼片加工的印刷、貼裝精度和材料（錫膏、鋼網）提出近乎極限的要求。

2）高密度集成封裝：SiP（系統級封裝）、3D IC、更先進的晶圓級封裝（WLP）等將更多功能集成在單一封裝內，模糊了傳統元件的邊界，對SMT貼片加工的精度、熱管理和檢測技術帶來新挑戰。

3）異形元件自動化：更大、更重、形狀不規則的連接器、散熱器、電池座等實現高精度、高可靠性的全自動SMT貼片，依賴更智能的貼裝頭和供料方案。

4）新材料與新工藝：低溫焊接材料（應對熱敏元件）、高可靠性無鉛焊料、導電膠、燒結銀等連接材料的發展；選擇性焊接、激光焊接等工藝的補充應用。

5）智能化與數據驅動：工業4.0理念深入SMT貼片生產線，通過MES系統、設備互聯、大數據分析實現生產過程實時監控、預測性維護、質量追溯與工藝持續優化。
